本地双活数据中心案例

1 客户需求

目前某医院已经在使用EMC的存储系统，HIS系统是由IBM小型机通过IBM HACMP高可用软件组成双机热备模式，CT、LIS、PACS等其它应用业务运行在虚拟化环境中。为了进一步保障医院应用的高可用性，提高生产的安全级别，计划对目前的存储系统进行虚拟化整合，并搭建本地双活存储系统，保证关键业务所使用的存储系统即使有一台存储系统出现故障，也不会出现业务停顿，达到更高的生产安全保障。

搭建核心业务容灾，针对HIS、CT、LIS、PACS核心业务提供连续数据保护，更好的进行医疗信息化建设。

2 至强奔腾解决方案

整个数据中心建设是以本地数据双活中心的容灾方案来规划设计，指本地双活数据中心+数据连续保护中心的弹性业务架构，保证医院业务连续性运行及数据的高可靠性双重保证。

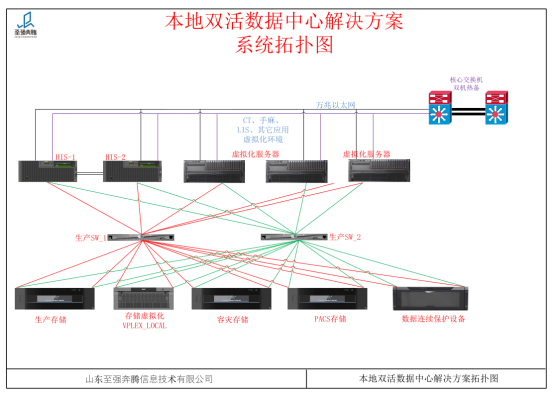

系统拓扑图：



在生产中心的SAN网络中配置一套容灾EMC存储,配置一台存储虚拟化设备EMC VPLEX_LOCAL，将原存储、容灾存储系统接入VPlex，所有应用系统只需要访问VPlex上的卷即可。在VPLEX帮助下，主备存储是Active/Active模式，可容忍任一存储的故障，虚拟化部分，ESX Server可以部署成HA方式或者是Vmotion方式，在灾难发生造成某一个存储不可用的时候， 另外一个存储仍然可以提供服务，应用没有中断。实现业务零切换.

部署一套数据连续保护容灾设备，防止生产存储、容灾存储同是出现问题。数据库连续保护容灾设备通过采集记录和复制连续IO获得核心业务系统的实时变化状态，保证核心业务数据的“零”数据丢失和“瞬间”快速接管。基于时间保护HIS、LIS、PACS系统的历史状态，不仅可以快速恢复，还可以为历史数据状态提供查询和测试等工作。

3 方案优势

l EMC提供的VPLEX本地数据双活解决方案，防止任一运算/存储节点出现问题对系统运行的影响，保证了业务系统的高可用性。

l EMC VPLEX Local 提供了跨阵列的可用性和数据移动性。 VPLEX 是一个连续可用性和数据移动性平台，让任务关键型应用程序可在各种计划内和计划外宕机情形中保持正常运行。

l 通过轻松、无中断的数据迁移，VPLEX 让诸如 VMware 等技术、Oracle Real Application Clusters (RAC) 以及其他采用单个存储实例构建的群集可跨阵列运行。 客户可通过 VPLEX 同时访问数据中心内的存储系统，进而实现连续可用性和透明移动性。

l 数据连续保护设备实现医院应用系统的7*24小时全面专业保护。融合了先进的连续数据保护、远程复制容灾、快速的系统备份和恢复、高效灵活的虚拟化环境保护与恢复等功能，为医院的数据安全提供了强有力的保证。
