模块化数据中心

    项目总体规划

威海热电数据中心项目采用华为提供完整的中型模块化数据中心解决方案，一体化集成理念，产品 模块集成了机柜系统、供配电系统、制冷系统、网管&监控系统。

本数据机房设计分个机房，生产机房面积约 36.4 ㎡，供热机房面积约 37.2 ㎡，主机房面积约 76.9㎡。

生产机房

生产机房采用华为FusionModule2000模块化机房解决方案，机房设计采用双排封闭冷通道微模块，微模块配置：微模块12个柜位，其中包含9台IT机柜， 1台一体化UPS，2台42KW冷量行级精密空调，1+1备份。

供热机房

供热机房采用华为 FusionModule800 模块化机房解决方案，机房设计采用单排封闭冷通道微模块， 微模块配置：微模块 7 个柜位，其中包含 6 台 IT 机柜， 1 台综合柜。

主机房

主机房采用华为FusionModule2000模块化机房解决方案，机房设计采用双排封闭冷通道微模块，微模块配置：微模块24个柜位，其中包含20台IT机柜， 1台一体化UPS，3台42KW冷量行级精密空调，2+1备份。

配电室

配电室设置一台总配电柜，给主机房、生产机房、供热机房IT设备及动力设备供电。

生产机房IT设备功率36KW，供热机房IT设备功率18KW，主机房设备功率95KW，考虑各机房制冷、照明、新风、消防等动力设备负载，机房PUE按照1.8计算，功率因数0.8.

输入电流=（36+18+95）*1.8/380/1.732/0.8*1.1=560

配电柜总输入开关设计为630A/3P，输出设计400AMCCB/3P*2个，250AMCCB/3P*2个，160AMCCB/3P*2个，63A MCB/3P输出 *2个，32A MCB/3P输出 *2个，16A MCB/3P输出 *2个，16A MCB/1P输出 *3个，10A MCB  1P输出 *3个。

网管&监控系统

模块化机房配置动环监控和网管系统，实现对多个机房设备进行集中监控和管理，监控各机房 UPS、 电池（温度、内阻、电压）、空调、环境、视频 NVR、门禁、安防报警等设备；具有权限管理、故障管 理、日志管理、报表管理、2D/3D 视图管理、资源管理、容量管理、门禁管理、 温度云图等功能；管理系统配置手机 APP 实现移动运维，可查看关键指标和告警。

模块化总体架构与设计

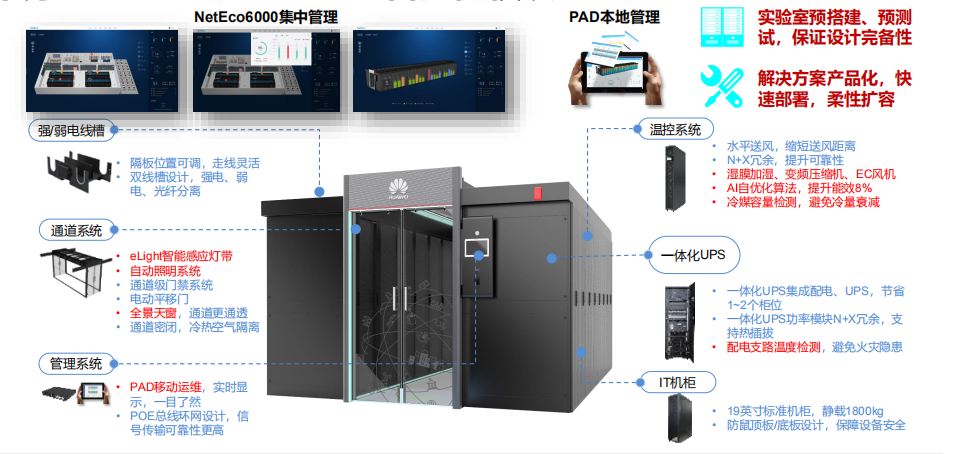

FusionModule2000 双排密闭通道

一体化集成

l 一体化集成机柜系统、供配电系统、制冷系统、机房管理系统、防雷接地系统、辅助消防系统综合布线系统，高集成设计，提供完整的解决方案。

l 一体化供配电系统，集成 UPS 配电、空调配电和 IT 设备配电。在 380V 电源制式下超过 4 个电池柜或者 480V 电源制式时，采用电池架独立部署方式。

安全可靠

l 支持通道级门禁（可选）和机柜级门禁（可选），避免无关人员进入，提高机房安全性。 翻转天窗在火灾时可自动开启，紧急按钮在紧急情况下可紧急开门，提高机房安全性。 支持双路电源输入。

l UPS 均配置手动维修旁路，正常工作时手动维修旁路开关处于锁定状态，避免由于误操作引起电气事故。

l 模块化 UPS，能可靠实现 N+1 冗余，提高系统的可靠性。 强电和弱电，光纤和网线均分开走线，减少电磁干扰。 空调电子膨胀阀自带备用电源模块，当整机掉电后，保证电子膨胀阀正常关闭防止压缩机被液击损坏。

l 空调 PTC 电加热具有自动复位和不可恢复双重保护功能。

快速灵活部署

l 无需专业机房，可用办公大楼房间改造。

l 可直接安装在楼宇水泥地面上，减少外配套工程。

l 供货周期短，快速安装，有效降低成本。

l 去工程化设计。

l 标准化，减少安装的时间和工作量。

l 根据房间尺寸和单柜功耗，单排或双排可选，灵活部署，满足扩容要求。

l 匹配企业业务和内部业务，IT 柜内灵活安装服务器、存储设备、网络设备。

l 42kW 空调具备长连管、高落差、少占地面积等特性。

节约能源

l 支持高效 UPS 和直流变频空调，节省电力能源。

架构兼容

l 支持 B 类环境，空调支持 C 类环境。 模块化配电，支持柔性升级。

l 完善的监控 可通过多种传感器，实现对机房内各功能模块的不间断监控。 监控系统支持 Web 访问，轻松实现远程管理各功能模块。

制冷稳定低噪

l NetCol5000-A 具有高效制冷、低噪、有效节能、高可靠性、宽工况、宽电源制式、高兼容性、智能 监控和便于维护等特点。

l 42kW 空调支持 L1/L2 联动及室内机的群控。

l 群控功能：最多 32 台机组群控组网，多机之间的协同工作，最优化分配热负荷需求，大幅度降低设 备能耗，提供多机备份功能，提高可靠性。

l 满足 T1，T3 温度环境及超低温环境。
