同城数据双活中心案例
2018-12-20
1 客户需求
随着威海某公司建设稳步、有序的进行，信息系统逐渐丰富。在工程建设和未来生产运营的作用愈加重要。工程建设部门和生产运营部门对系统的高可用性的要求越来越高。现有多套核心业务系统包括ERP，ESB等核心应用以及OA、Mail等业务系统等，当前应用环境主要由多套虚拟化服务器通过冗余光纤交换机连接EMC VNX5300存储系统。
生产中心VNX5300主存储设备虽然有着较高的可靠性，当出现意外逻辑故障或机房，设备的物理故障时，将造成数据丢失，严重时会导致业务长时间停顿。
2 至强奔腾解决方案
整个数据中心建设是以两地三中心的容灾方案来规划设计，指双活数据中心（同城双活）的弹性业务架构，保证威海某公司业务连续性运行及数据的高可靠性双重保证。

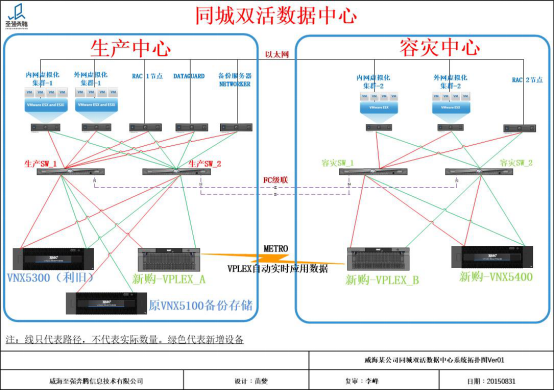

系统拓扑图：
上图是双活数据中心总体框架，包括双活存储系统、双活数据库系统（ORACLE RAC）、双活应用系统（VMWARE虚拟化系统），我们将利用EMC Vplex构建存储双活技术和主机集群技术实现数据库系统的双活，当生产节点出现故障时，业务系统还能够在容灾中心节点上正常工作，实现业务零切换.
1、提供VPLEX _METRO存储虚拟化引擎，实现随时访问，不间断灾难恢复。
2、提供EMC 高性能存储，配置FAST 分层软件，根据数据访问频率，让数据在闪盘、光纤盘和SATA盘之间进行自动迁移，节省存储成本，提高访问效率。
3、提供PowerPath-VE 虚拟化专用链路负载均衡软件，实现链路冗余保护及基于I/O大小的存储访问负载均衡。
4、配合Vmware的Vmotion功能实现EXS Server的灾难保护，配合Vmware的 HA功能提供VM的灾难保护。Vcenter虚机时时性能监控，实现隐患预知。
5、充分利旧，使用原有VNX存储的光纤硬盘部分做为非虚拟化应用的主存储。
6、配合EMC NETWORKER数据中心实现数据级别的双重安全保护。
7、配合ORACLE_RAC集群，实现真正意义上的RAC双活系统及负载均衡。
3 方案优势
l EMC提供的VPLEX双活容灾解决方案，提高了应用系统不间断运行、重要数据及业务系统得到了安全、可靠，防止任一运算/存储节点出现问题对系统运行的影响，保证了业务系统的高可用性。
l 对虚拟化环境的支持，应用系统可以在生产中心、容灾中心中间移动
l 可按需的弹性扩展。综合预算与业务发展的需要，可按需建设、按需投入的弹性扩展。包括对性能与容量的扩展。
l EMC VPLEX保持极其稳定的应用程序可用性和无中断数据访问。
